水泥胶砂振实台技术参数

Y1、振动部分总重量20± O．5kg。

Y2、落距： 15mm± 0．3mm 。

Y3、振动频率： 60次/60秒± 2秒。

Y4、电动机型号： 90TDY4。

Y5、电动机转数：60转/分。

Y6、电动机功率：70W。

Y7、电源电压：—220V

Y8、总量：20kg

水泥胶砂振实台使用与维护：
Y1操作前应拿掉定位套，检查各运动部件是否运动自如，电控部分是否正常，加注润滑油后开机空转，检查一切正常方可使用。每次使用前必须拿掉定位套。

Y2电气原理请见附图。接通电源前，带锁开关SW处于闭关状态(即按钮弹出位置)。按下开关并锁住，电机运转，电子计数器从零计数，当到60次时停转。再次操作，可按放两次SW，即能重复执行。

Y3本电路由于不用电源变压器，电路部分都与电源电压有关，外壳必须保证安全接地(认真检查电源插头座的PE黄绿线是否安全接地，而不是接电源零线。水泥胶砂振实台，胶砂试体成型振实台，水泥胶砂试体成型振实台，

Y4有油杯的地方加注润滑油，凸轮表面涂薄机油以减少磨损。

Y5使用后应清扫仪器上的各种杂物，保持清洁，并将定位套放与原位，以免台面受力而影响中心位置。

Y6仪器经过一段时间使用后，如振幅变大超差，可用随机所附垫圈进行调整。具体方法是将止动器固定螺钉松开，取出止动器，将垫圈放入下面重新将固定螺钉上紧。

Y7振幅检验：

Y8将随机所附14.7mm检验块放入，所示凸面与止动器之间，用手拨动凸轮，凸轮应与轴承相接触。

Y9同样方法用15.3mm检验块放入，则凸轮与轴承不应接触，满足以上两个条件即仪器振幅为合格。方可进行工作。

水泥胶砂振实台使用注意事项
Y1、本电路由于不用电源变压器，电路部分都与电源电压有关，外壳必须保证安全接地（认真检查电源插头座的PE黄绿线是否安全接地，而不是接电源零线）。
Y2、有油杯的地方加注润滑油，凸轮表面涂薄机油以减少磨损。
Y3、使用后应清扫仪器上的各种杂物，保持清洁，并将定位套放与原位，以免台面受力而影响中心位置。
Y4、仪器经过一段时间使用后，如振幅变大超差，可用随机所附垫圈进行调整。具体方法是将止动器固定螺钉松开，取出止动器，将垫圈放入下面重新将固定螺钉上紧
Y5、使用水泥胶砂振实台时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
Y6、初次使用水泥胶砂振实台人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
Y7、实验时使用的水泥胶砂振实台，要布局合理，摆放整齐，便于操作，观察及记录等

水泥胶砂振实台工作原理图

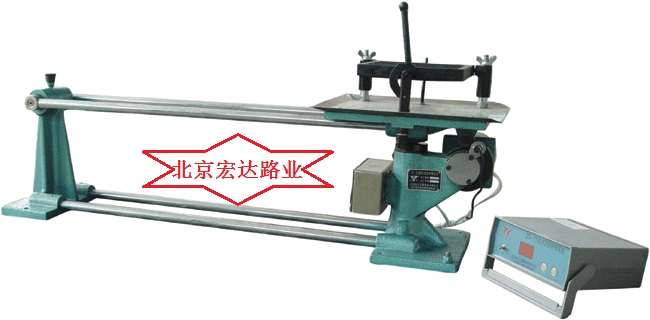

该仪器主要由振动部件，机架部件和接近开关程控系统组成。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，该仪器采用接近开关计数自动控制，60次后自动停止，使用方便，计数准确。

振实台的正确安装对试件的制作和试验结果至关重要，安装时请按以下步骤进行。
1、按国家标准GB/T17671-1999中的4.2.5要求、振实台安装在高度约400mm的混凝土基座上。混凝土体积约为0.25m3、重约600kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。并注意机体应有良好的用电安全接地。
2、将振实台用地脚螺钉固定在基座上，安装后成水平状态，可用高度尺校正振实台台面四角的高度在1mm以内，长度方向水平在0.5mm以内、仪器底座与基座之间安铺一层新鲜厚砂浆以保证它们完全接触。同时也可用此方法调整台面和臂杆呈水平
3、待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将图“1”所示中台面（5）抬起，凸头（4）与定位套（2）不应有卡阻现象，若发现有卡阻现象，一般是水平未校准、应寻找原因后校准。
